EC Insulator Jiangxi Co., Ltd. este unul dintre cei mai de încredere producători și furnizori de transformatoare uscate de 750 kva din China. Cu o experiență bogată, ne angajăm să oferim servicii personalizate de înaltă calitate. Vă rugăm să nu ezitați să cumpărați cu ridicata un transformator de tip uscat premium de 750 kva fabricat în China aici din fabrica noastră.

Introducere de produs

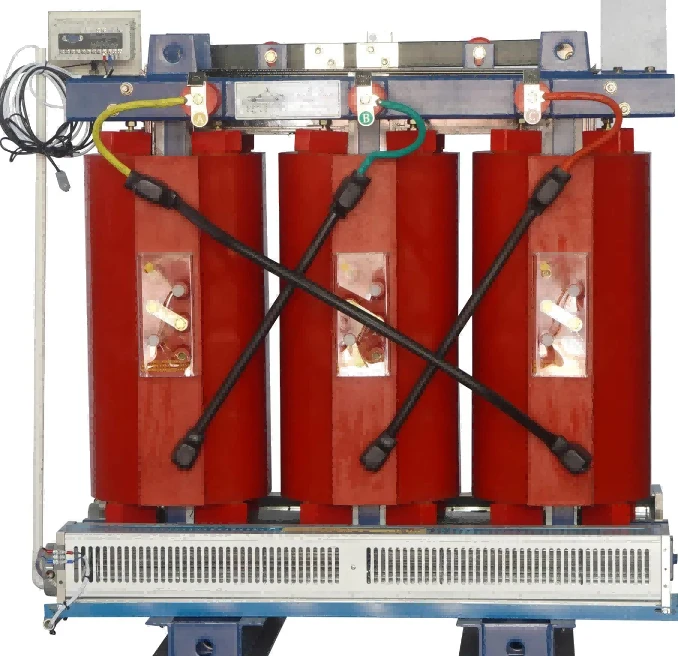

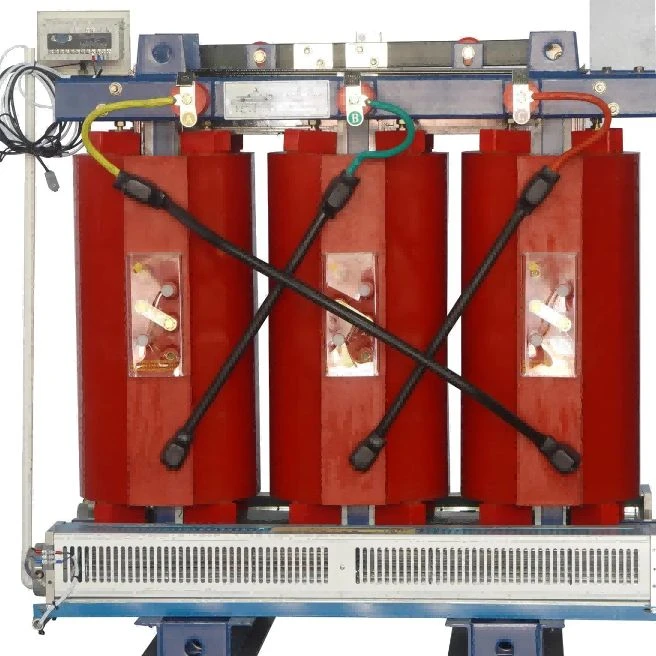

Transformatorul de tip uscat de 750 kVA este selectat în mod obișnuit pentru sistemele de distribuție interioare unde este necesară alimentare cu energie de capacitate medie-pentru instalațiile industriale și comerciale. Aplicațiile tipice includ fabrici de producție, clădiri de birouri, spitale, centre de date și alte proiecte cu camere electrice dedicate.

În multe instalații, capacitatea transformatorului este determinată de mai mult decât cererea actuală de putere. Caracteristicile echipamentului, programele de funcționare, extinderea viitoare a sarcinii și spațiul de instalare disponibil sunt, de asemenea, revizuite în timpul etapei de selecție.

Folosind izolație turnată cu rășină epoxidică în loc de izolație lichidă, acest transformator evită problemele legate de scurgerile de ulei asociate în mod normal cu unitățile imersate în ulei. Structura solidă de izolație reduce, de asemenea, lucrările de întreținere de rutină legate de inspecția și înlocuirea uleiului.

Pentru un transformator de tip uscat de 750 kVA, parametrii electrici precum raportul de tensiune, frecvența, tensiunea de impedanță și grupul de conexiune trebuie să fie confirmați înainte de producție. Aceste detalii afectează direct designul bobinajului, performanța temperaturii și compatibilitatea cu rețeaua de distribuție a clientului.

Proiectare inginerească și caracteristici principale

Performanța transformatorului depinde de coordonarea dintre circuitul magnetic, aranjamentul înfășurării și sistemul de izolație.

Pentru ansamblul miezului se folosesc foi de oțel silicon orientat{0}}granulelor. În timpul producției, procesul de tăiere și starea de stivuire sunt controlate cu atenție, deoarece calitatea miezului are o influență directă asupra pierderii fără-sarcină, a eficienței de operare și a performanței acustice.

Secțiunea de înfășurare adoptă conductori de cupru fără oxigen{0}}. În comparație cu materialele conductoare obișnuite, cuprul cu conductivitate stabilă ajută la menținerea performanței transmisiei curente în condiții de încărcare continuă. Structura înfășurării este, de asemenea, proiectată ținând cont de rezistența mecanică în timpul condițiilor de scurt-circuit.

Un proces de turnare sub vid a rășinii epoxidice este aplicat după producerea bobinei. În loc să acopere pur și simplu suprafața de înfășurare, rășina pătrunde în golurile de izolație și formează o structură solidă compactă după întărire. Controlul presiunii de vid, al stării rășinii și al temperaturii de întărire este important în această etapă.

Pentru aplicațiile care necesită monitorizarea condițiilor de funcționare, senzorii de temperatură PT100 pot fi instalați pe fazele de înfășurare. Datele de temperatură colectate în timpul funcționării pot ajuta personalul de întreținere să identifice schimbările anormale de temperatură într-un stadiu incipient.

Aplicații și condiții de instalare

Fabricile cu echipamente de producție sunt una dintre domeniile comune de aplicare pentru această gamă de capacități. În astfel de proiecte, inginerii acordă de obicei atenție curentului de pornire a motorului, fluctuației sarcinii și influenței echipamentelor electronice de putere.

Clădirile comerciale și facilitățile publice au adesea priorități diferite. Spațiul limitat al încăperii electrice, amenajarea ventilației, cerințele privind zgomotul și reglementările de protecție împotriva incendiilor pot influența planul final de instalare.

Spitalele și centrele de date necesită o funcționare electrică stabilă, deoarece multe sisteme conectate nu pot tolera întreruperi neașteptate. Prin urmare, selecția transformatorului este luată în considerare împreună cu proiectarea generală a distribuției de energie.

Condițiile de mediu nu trebuie trecute cu vederea în timpul planificării proiectului. Temperatura, umiditatea, altitudinea și nivelul de poluare pot afecta coordonarea izolației și performanța de răcire, în special în regiunile de coastă sau zonele industriale.

Procesul de fabricație și inspecția calității

Producția începe cu inspecția materialului primit. Foile de oțel siliconic, conductorii de cupru, compușii de rășini epoxidice și materialele de izolare sunt verificate înainte de intrarea în atelier.

După aprobarea materialului, procesul de producție continuă cu asamblarea miezului, producția bobinei, tratarea izolației și asamblarea finală. Fiecare etapă are propriile cerințe de control, deoarece performanța electrică depinde de precizia mai multor etape de producție.

Turnarea în vid este o parte critică a producției de transformatoare de tip uscat. Tehnicienii monitorizează temperatura rășinii, condițiile de vid și timpul de întărire în timpul procesului pentru a menține consistența izolației în întreaga structură de înfășurare.

Înainte de expediere, transformatoarele finite sunt supuse testării din fabrică. Elementele standard de inspecție includ rezistența de izolație, rezistența înfășurării, raportul de tensiune, rezistența dielectrică și testele de creștere a temperaturii.

Rezultatele testelor sunt înregistrate împreună cu documentele de producție pentru urmărirea calității și revizuirea clienților.

Specificatii tehnice

Articol	Descriere
Tip de produs	Transformator de distribuție de tip uscat
Capacitate nominală	750 kVA
Fază	Trei faze
Frecvenţă	50Hz / 60Hz
Tensiune primară	Personalizat
Tensiune secundară	Personalizat
Sistem de izolare	Izolație turnată cu rășină epoxidică
Metoda de răcire	Răcire naturală cu aer (AN)
Material de bază	Oțel siliconic orientat-granulelor
Material de înfășurare	Cupru-Fără oxigen
Clasa de izolare	Clasa F/H
Monitorizarea temperaturii	Senzori PT100
Standard aplicabil	IEC 60076

Parametrii electrici suplimentari, inclusiv tensiunea de impedanță, grupul vectorial și cerințele de incintă, sunt evaluați pe baza condițiilor proiectului.

Controlul productiei si suport tehnic

Managementul calității se realizează pe tot parcursul procesului de producție și nu numai în etapa finală de inspecție.

Verificarea materialelor, supravegherea procesului și testarea electrică sunt combinate pentru a menține consistența între diferitele unități de transformare. O atenție deosebită este acordată calității izolației, preciziei asamblarii și rezultatelor testelor.

Pentru proiectele internaționale, clienții pot solicita fișiere tehnice înainte de instalare sau aprobare. EC INSULATOR poate pregăti specificații, desene, înregistrări de testare și alte documente conexe pentru revizuirea inginerească.

Comunicarea în timpul proiectului se concentrează în principal pe confirmarea detaliilor tehnice, evitând diferențele dintre informațiile inițiale de proiectare și echipamentul final furnizat.

Întrebări frecvente

Fabrica noastră intenționează să adauge echipamente noi. Cum putem ști dacă 750kVA este potrivit?

Capacitatea adecvată depinde mai degrabă de sarcina electrică reală decât de dimensiunea clădirii.
De exemplu, echipamentele de producție cu motoare pot crea curenți de pornire mai mari decât sarcinile normale de birou. Caracteristicile de sarcină, orele de lucru și posibila extindere viitoare trebuie luate în considerare înainte de a selecta valoarea nominală a transformatorului.

Transformatorul poate fi alimentat pentru diferite sisteme de tensiune?

Da. Pot fi fabricate diferite configurații de tensiune.
Clienții oferă de obicei informații despre rețeaua locală, inclusiv tensiunea primară, tensiunea secundară, frecvența și cerințele de conectare. Echipa de ingineri revizuiește aceste detalii înainte de a finaliza proiectarea.

Ce informații ar trebui furnizate pentru cotație?

Informațiile de bază ale proiectului includ capacitatea transformatorului, nivelul de tensiune, frecvența, numărul fazei și locația instalării.
Dacă proiectul implică condiții speciale precum altitudine mare, temperatură ridicată sau medii poluate, detalii suplimentare sunt utile pentru evaluarea tehnică.

Ce teste se fac înainte de livrare?

Fiecare transformator este inspectat înainte de expediere.
Testele de rutină din fabrică includ rezistența de izolație, rezistența înfășurării, raportul de tensiune și testarea rezistenței dielectrice. Rapoartele de testare pot fi furnizate împreună cu documentele de expediere.
