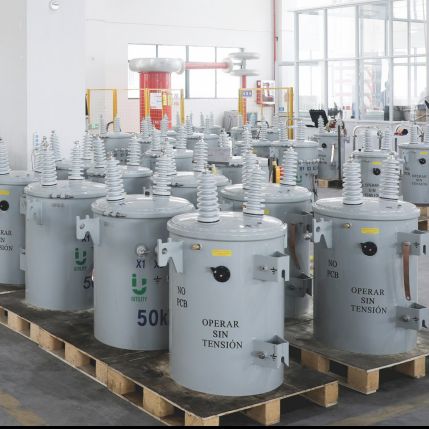

EC Insulator Jiangxi Co., Ltd. este unul dintre cei mai de încredere producători și furnizori de transformatoare pe bază de ulei din China. Cu o experiență bogată, ne angajăm să oferim servicii personalizate de înaltă calitate. Vă rugăm să nu ezitați să cumpărați cu ridicata un transformator pe bază de ulei premium fabricat în China aici din fabrica noastră.

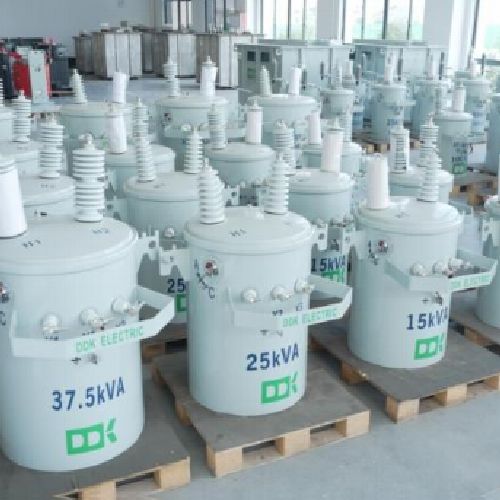

Introducere de produs

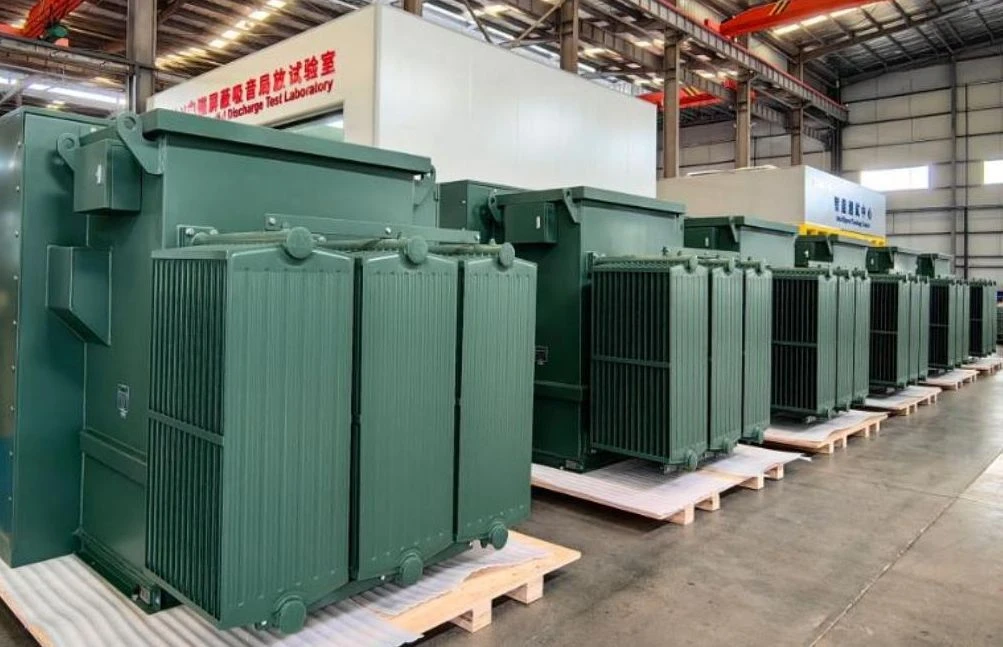

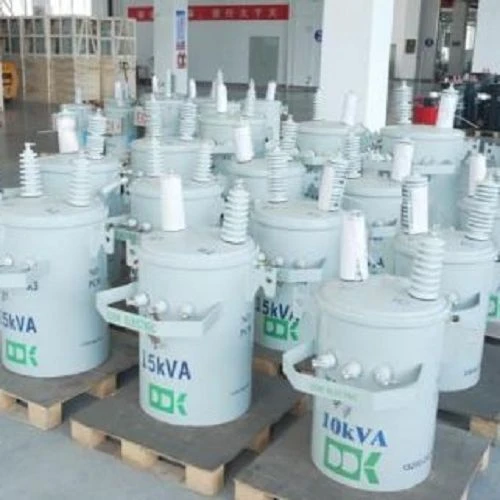

Transformatorul pe bază de ulei utilizează ulei izolator ca izolație și mediu de răcire pentru a realiza conversia tensiunii prin inducție electromagnetică.

Este format din miez de fier, înfășurări, ulei izolator și rezervor. Disiparea excelentă a căldurii permite o capacitate mai mare și o capacitate mai puternică de suprasarcină. Această serie include un transformator umplut cu ulei de tip convențional cu scufundare în ulei și etanșat ermetic.

Produsul are tehnologie matură, costuri de producție scăzute și funcționare stabilă. Potrivit pentru proiecte de rețea electrică și distribuție industrială.

Conform cu standardele relevante IEC și GB.

Detalii produs/Avantaje produs

Standarde executive

Acest transformator pe bază de ulei este proiectat, fabricat și testat în conformitate cu standardele de mai jos.
Standarde internaționale
Seria IEC 60076 (transformatoare de putere)
IEC 60296 (Uleiuri minerale izolante pentru echipamente electrice)
Standardele naționale chineze
Seria GB/T 1094
GB/T 6451

Observa:

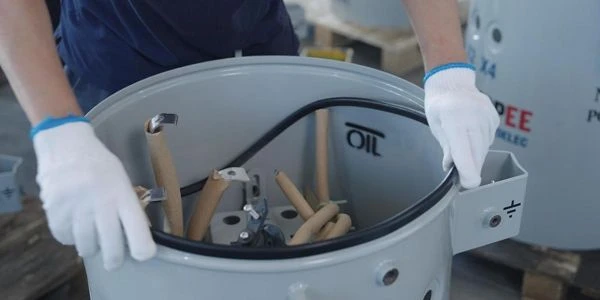

Transformatoarele imersate în ulei-au miezurile bobinei sigilate într-un rezervor de ulei umplut cu ulei. Sunt potrivite pentru utilizare în aer liber, dar uleiul poate arde și exploda. Sunt rezistente la poluare și nu pot fi instalate în interiorul clădirilor. Trebuie să fie

la mai mult de 5 metri de locuitori. Dacă sunt instalate în interior, acestea trebuie să fie într-o cameră electrică separată și nimeni nu ar trebui să locuiască la 5 metri de ele.

product-1147-644

1.CoreConstruction

3.1 Material de bază

Adoptă table de oțel silicon orientate-granul-de înaltă performanță, cu pierderi reduse și permeabilitate magnetică ridicată, reducând efectiv pierderile fără-sarcină și îmbunătățind-performanța de economisire a energiei.

3.2 Structura de laminare

Se aplică o structură de laminare în trepte optimizată. Stivuirea eșalonată reduce scurgerea magnetică și pierderea curenților turbionari și suprimă zgomotul de funcționare. Lacul izolant la temperatură înaltă este acoperit pe suprafața miezului.

3.3 Structura de fixare

Este echipat cu structură de prindere rigidă integrală. Fixarea fiabilă evită vibrațiile și slăbirea în timpul funcționării pe termen lung-, asigurând un circuit magnetic stabil și o performanță mecanică bună.

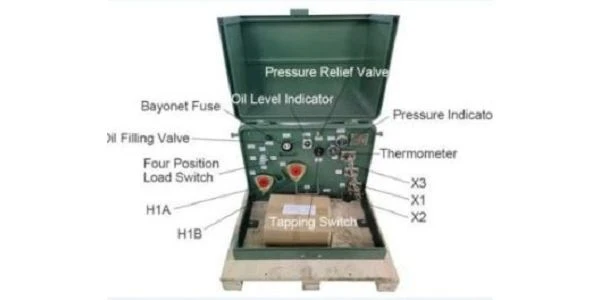

Configurație de protecție

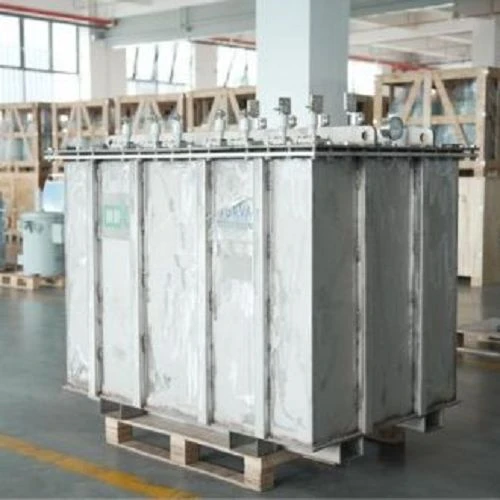

4.1 Etanșare și protecție împotriva-scurgerii

Adoptă o structură solidă a rezervorului de sudură. Designul rezonabil de etanșare reduce riscul scurgerii de ulei izolator și garantează o funcționare stabilă-pe termen lung.

4.2 Protecție la-supratemperatură

Dispozitivul de monitorizare a temperaturii poate fi instalat pentru ca acesta să urmărească temperatura uleiului. Semnalul de alarmă sau de declanșare poate fi declanșat în condiții de supraîncălzire pentru a preveni deteriorarea izolației.

4.3 Protecție la suprasarcină și scurtcircuit

Dispozitivele de protecție potrivite pot fi configurate pentru It. Oferă protecție eficientă împotriva suprasarcinii și a defecțiunilor de scurt{1}}circuit pentru a evita arderea echipamentului.

4.4 Protecția la împământare

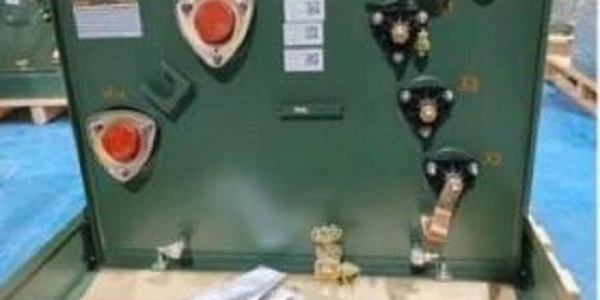

Borne standard de împământare sunt rezervate pe rezervorul It. Împământarea fiabilă elimină riscurile de supratensiune induse și îmbunătățește siguranța operațională.

Parametrii tehnici standard

5.1 Capacitate nominală

Transformatorul pe bază de ulei acoperă o gamă completă de capacități nominale standard pentru a răspunde diferitelor cerințe de putere de distribuție. Capacitate personalizată este disponibilă în funcție de cerințele clientului.

5.2 Tensiune nominală

Suportă diverse combinații de înaltă și joasă tensiune, adaptându-se la diferite niveluri de tensiune ale rețelei și condiții de funcționare.

5.3 Pierderi și eficiență energetică

Adoptă un design cu miez și înfășurare cu pierderi reduse-, prezentând pierderi reduse fără-sarcină și pierderi de sarcină, ceea ce asigură o eficiență ridicată de-economisire a energiei în timpul funcționării-pe termen lung.

5.4 Performanța izolației

Menține un nivel excelent de izolație cu performanțe calificate de creștere a temperaturii, asigurând rezistență dielectrică stabilă în condiții de funcționare nominală continuă.

5.5 Condiții de funcționare

Este potrivit pentru instalare în exterior și în interior, adaptându-se la temperatura ambientală convențională, umiditate și medii generale de distribuție a energiei industriale și rezidențiale.

Avantajele produsului

6.1 Performanță excelentă de izolare și răcire

Utilizează ulei izolator de înaltă calitate -ca mediu dielectric și de răcire. Oferă o disipare uniformă a căldurii și o performanță de izolație fiabilă, stabilizând eficient temperatura de funcționare și evitând defectarea izolației.

6.2 Funcționare stabilă și fiabilă

Adoptă tehnologie de producție matură și design structural strict. Cu vibrații scăzute, descărcare parțială scăzută și adaptabilitate puternică la mediu, poate funcționa stabil pentru o lungă perioadă de timp în diferite scenarii de distribuție a energiei.

6.3 Rezistență puternică la suprasarcină și șoc

Are o stabilitate termică bună și o capacitate puternică de suprasarcină în comparație cu echipamentele de putere obișnuite. Poate rezista la impactul instantaneu al curentului și se poate adapta la condițiile de sarcină fluctuante.

6.4 Cost-Întreținere eficientă și ușoară

Are o structură simplă și un proces matur. Are costuri de fabricație mai mici și performanțe stabile, aducând dificultate scăzută de întreținere zilnică și durată lungă de viață.

6.5 Gamă largă de aplicații

Este potrivit pentru distribuția de energie în interior și în aer liber, parcuri industriale, zone rezidențiale și rețele electrice municipale, îndeplinind diverse cerințe de alimentare cu energie convențională și cu sarcină medie{0}}.

OEM și personalizare

Acceptă tensiune personalizată, logo, tratament anti-coroziune.

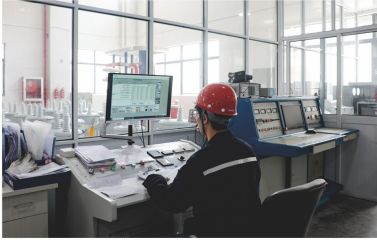

Controlul calității

Toate transformatoarele finite trec prin teste obligatorii de rutină din fabrică unul câte unul înainte de livrare.

Test fără-încărcare: detectează pierderea de putere în relansare și valoarea curentului în gol a unității

Test de sarcină: verificați datele privind pierderea de sarcină și impedanța de scurt{0}}circuit la sarcina nominală

Test de rezistență dielectrică: verificați performanța izolației principale între înfășurările de înaltă{0}}joasă tensiune și masa rezervorului

Test de tensiune indusă: inspectați izolația longitudinală inter-turniță și inter-strat, rulați la tensiune dublă și frecvență dublă

Test de rezistență de izolație: utilizați un megaohmetru pentru a măsura rezistența de izolație a înfășurării HV, înfășurării BT și a pământului

Test de rezistență înfășurării DC: Măsurați rezistența DC a fiecărei secțiuni de robinet pe bobine de înaltă și joasă tensiune

Raportul de transformare și testul grupului vectorial: Calibrați raportul de transformare a tensiunii și verificați modul de conectare a înfășurării

Test de descărcare parțială: acest articol de testare este necesar numai pentru transformatoarele de tip uscat-

Test de etanșeitate la ulei: Umpleți rezervorul cu gaz protector și stați 24 de ore; nu sunt permise scurgeri de ulei sau gaz

Pe lângă testele de rutină, testele de tip prototip sunt efectuate pe primul eșantion de lot, inclusiv testul la impulsul fulgerului, testul de rezistență la scurt{0}}circuit brusc, testul de creștere a temperaturii și testul de zgomot de rulare.
